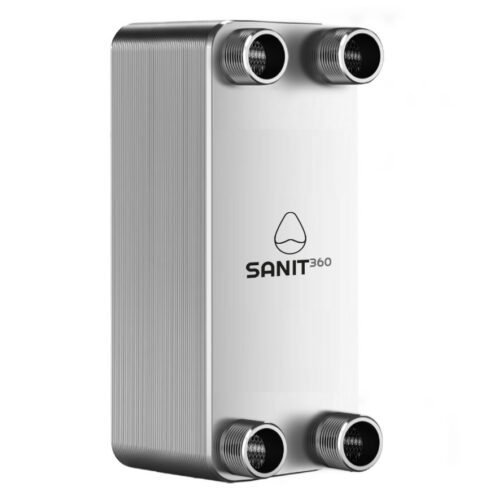

PŁYTOWY WYMIENNIK CIEPŁA 200kW 50 płyt 5/4” PGM 5/4c-50 jednostronny

PGM 5/4c-50 – parametry i dobór

PGM 5/4c-50 to płytowy wymiennik ciepła z pakietem 50 płyt i przyłączami 5/4 cala. Przekazuje ciepło między dwoma oddzielonymi obiegami – czynniki (woda lub roztwór glikolu) się nie mieszają, a każdy obieg może mieć własne ciśnienie i własne zabezpieczenia.

Moc wymiennika: 200 kW. To moc maksymalna, osiągana przy wysokich temperaturach czynnika grzewczego. Przy niższych temperaturach zasilania (np. z pompy ciepła lub w ogrzewaniu podłogowym) wymiennik przekaże mniej ciepła – dlatego model dobieramy do temperatur i przepływów w Twojej instalacji.

Dane techniczne – maksymalny przepływ: 22 m³/h. Jeśli potrzebujesz pełnych danych technicznych wybranego modelu (np. do projektu), zapytaj nas – przekażemy kartę techniczną.

Typowe zastosowania wymienników płytowych

Przykłady:

• połączenie kotła na paliwo stałe lub kominka z płaszczem wodnym z zamkniętą instalacją c.o. z kotłem gazowym,
• instalacje z kolektorami słonecznymi,
• podgrzewanie c.w.u. ciepłem z kotła,
• ogrzewanie podłogowe zasilane z kotła wysokotemperaturowego,
• węzły cieplne.

Wymienniki woda–woda/glikol mogą też oddzielać obieg z roztworem glikolu od obiegu wodnego, np. w instalacji z pompą ciepła.

Dobór i pomoc

Czy ten model pasuje do Twojej instalacji, zależy od jej parametrów: wymaganej mocy, temperatur i przepływów po obu stronach, rodzaju czynnika oraz dopuszczalnych oporów przepływu. Zadzwoń: 698 899 992 lub napisz: [email protected] – pomożemy dobrać wymiennik. Zobacz też inne wymienniki płytowe 5/4”.

Płytowe wymienniki ciepła – budowa i rodzaje

Płytowy wymiennik ciepła składa się z pakietu cienkich, profilowanych płyt. Między płytami powstają kanały, którymi naprzemiennie płyną dwa czynniki – ciepło przenika przez ściankę płyty, a czynniki się nie mieszają. Wymiennik nie wytwarza ciepła: przekazuje je ze źródła ciepła (np. kotła, kominka z płaszczem wodnym, kolektorów słonecznych) do instalacji odbiorczej.

Wymienniki lutowane i skręcane

W wymiennikach lutowanych płyty są trwale połączone w jeden nierozbieralny pakiet, bez uszczelek – dzięki temu są kompaktowe. W wymiennikach skręcanych (uszczelkowych) płyty są ściśnięte w ramie śrubami, co pozwala je rozebrać, wyczyścić, wymienić uszczelki lub zmienić liczbę płyt.

Na co zwrócić uwagę przy wyborze

• moc wymaganą w Twojej instalacji oraz temperatury i przepływy po obu stronach wymiennika,
• rodzaj czynników (woda, roztwór glikolu) i ich zgodność z materiałami wymiennika,
• dopuszczalne ciśnienie robocze i zakres temperatur pracy wymiennika,
• średnicę przyłączy i dopuszczalny spadek ciśnienia (opory przepływu),
• miejsce montażu oraz dostęp do przyłączy i zaworów odcinających.
